Stångändar: En djupguide från val till installation

Stångändar(även känd som Heim leder eller rose leder) är vanliga mekaniska länkkomponenter som finns i racerbilsupphängningar, flygplanskontrollsystem, industriell automation och till och med jordbruksmaskiner. Deras främsta fördel ligger i deras sfäriska glidlagerdesign, som möjliggör vinkelförskjutning när de bär laster, kombinerat med en gängad kropp för längdjustering.

Men denna till synes enkla komponent rymmer många fallgropar under val, installation och användning. Många fel beror inte på produktdefekter utan snarare på att delen användes i fel applikation eller installerades felaktigt. Den här artikeln utforskar den tekniska praxis som är nödvändig för korrekt val och användning av stångändlager.

1. Urval: Grunden för prestanda och livslängd

Att välja ett stångändlager är mycket mer komplicerat än att bara "välja ett efter storlek". Du måste utvärdera belastning, rörelsetyp, miljö, underhållskrav och mer.

1.1 Material och styrka: Avvägningar för kritiska tillämpningar

Vanliga stavändmaterial inkluderar mjukt stål, aluminiumlegering, rostfritt stål och kromolystål. Var och en erbjuder distinkta avvägningar i styrka, vikt och korrosionsbeständighet.

Chromoly Steel (t.ex. 4130): För verksamhetskritiska applikationer som racerbilsupphängningar och flygplanskontrollsystem är kromolystål vanligtvis förstahandsvalet. Den erbjuder överlägsen styrka och utmattningsbeständighet, vilket gör den kapabel att hantera höga belastningar och cykliska påfrestningar.
Aluminiumlegering (t.ex. 7075-T6): Dess främsta fördel är viktbesparingar. Dess lastkapacitet är dock jämförbar med mjukt stål, och den har dåliga töjningsegenskaper. Under hög belastning tenderar den att spricka snarare än att böjas, vilket gör den olämplig för primära lastbärande applikationer.
Rostfritt stål: Ger bra korrosionsbeständighet, men styrkan varierar avsevärt beroende på kvalitet. I korrosiva miljöer där styrka är av största vikt kan du fortfarande behöva välja kromolystål med en skyddande beläggning.
Mild Steel: Billigt men har begränsad styrka. Rekommenderas inte för någon strukturellt signifikant bärande komponent.

1.2 Smörjdesign: Självsmörjande kontra underhåll som krävs

Smörjmetoden bestämmer direkt produktens underhållscykel och livslängd.

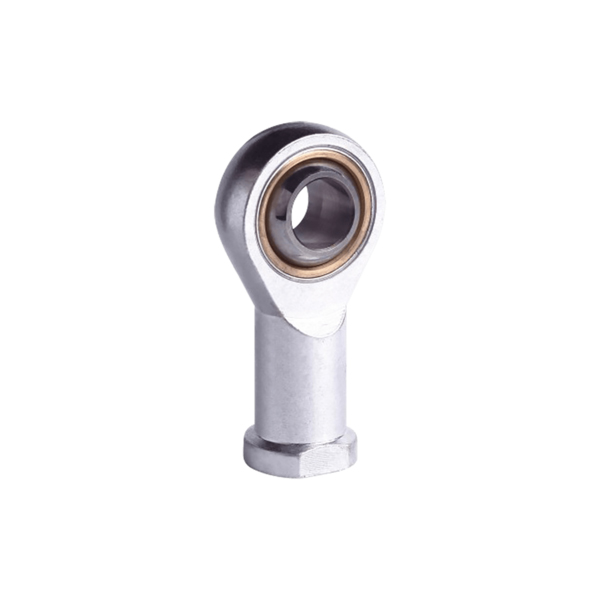

• PTFE (Teflon) fodrad typ (självsmörjande): Har en PTFE-tygfoder mellan kulan och huset. Detta är en självsmörjande, underhållsfri design. Viktiga fördelar inkluderar: ingen smörjning krävs (vilket också förhindrar att smuts dras till sig, förlänger livslängden), nästan noll internt spel (noll spel för högre precision) och konsekvent brytmoment. Experter från Aurora Bearing noterar att metall-till-metall stavändar i sig har ett spel som ökar med slitage, medan PTFE-foder eliminerar initialt spel för mer konsekvent långsiktig prestanda. Inom flyget måste du strikt följa originaltillverkarens artikelnummer. Att ersätta alternativ kan göra att "avbrottsmomentet" överskrider specifikationerna, vilket kan leda till att styrsystemet fastnar och fastnar.

• Metall-till-metall typ (kräver smörjning): Stål/stål eller stål/brons friktionspar kräver regelbunden smörjning. De är lämpliga för applikationer som involverar alternerande belastningar, måttliga oscillerande vinklar och måttliga glidhastigheter.

1.3 Belastning och rörelsetyp

Olika applikationer kräver helt olika egenskaper för spöänden.

• Höghastighetsrotation + måttlig belastning: Prioritera stavändar med kul- eller rullager för mjuk rotationsrörelse.

• Låghastighet, tung belastning: Glidande (glidande) stångändar är idealiska och kan motstå höga statiska påfrestningar.

• Oscillerande rörelse (Small-Angle Swivel): Både PTFE-fodrade och metall-till-metall glidtyper är lämpliga. Observera att PTFE-foder har begränsad värmeavledningskapacitet under högfrekvent oscillation – se tillverkarens data för specifika gränser.

2. Installation: Vanliga misstag som kan vara dödliga

Korrekt installation är avgörande för att uppnå prestanda och undvika för tidigt fel. Felaktig installation tvingar stavänden att motstå böjmoment som den aldrig är designad för.

2.1 Undvik böjande laster

Stångändens lager är konstruerade för att bära rena spänningar eller kompressionsbelastningar. I korrekt strukturell design måste du aktivt undvika att utsätta dem för böjbelastningar.

Classic Error Case: I en upphängningsdesign med dubbla skenben, ansluter stötstången till en stångände på den nedre kontrollarmen (LCA). Under inbromsning går bromsmomentet genom den nedre armen och ålägger ett massivt böjmoment på stavänden - detta är inte det avsedda belastningsfallet. Rätt praxis är att montera stötstången på stolpen/spindeln.
Bottom Line Princip: Även om vissa kan överdimensionera spöändar för att motstå böjningsbelastningar, bryter detta mot ljudtekniska principer. Genom att eliminera böjbelastningar kan du använda mindre, lättare spöändar, vilket uppnår både prestanda och viktoptimering.

2.2 Minsta gängingreppslängd

För gängade stångändar (både han- och hongängor), se till en absolut minsta gängingreppslängd – underlåtenhet att göra det kommer att leda till att gängan tappas eller spricker vid anslutningspunkten.

• Vittneshålsmetod: Många stötstänger har ett vittneshål placerat på ett avstånd av 1 till 1,5 gånger gängdiametern från stångens ändyta. Till exempel, med en 1/4-28 tråd, sitter hålet 1/4 tum från ansiktet. Efter installationen måste detta hål täckas helt (inskruvningsdjupet måste gå längre än denna punkt) för att anslutningen ska anses vara säker.

• Praktisk kontroll: Om visuell bekräftelse är omöjlig, använd en 0,020-tums säkerhetstråd för att undersöka vittneshålet. Om tråden går igenom indikerar det otillräckligt gängingrepp - detta är absolut oacceptabelt.

• 2.3 Låsning och kvarhållning

• Kontrollera mutter / låsmutter: Alla stångändar som justeras till sitt slutliga läge måste säkras med en låsmutter och märkas med vridmomentrandsfärg.

• Capture Washer: I högriskapplikationer som flygplan eller racerbilar, överväg att installera en bricka med stor diameter (t.ex. AN970) på ena sidan av stavänden. Om stångändens hölje spricker och lagret försvinner, kan denna uppfångningsbricka fortfarande hålla lagret inom sin monteringspunkt, bibehålla den grundläggande kontrolllänkens integritet och förhindra katastrofala fel.

3. Underhåll och inspektion

Om inte en spöände är specifikt utformad som "underhållsfri" är regelbunden inspektion det enda sättet att säkerställa säkerhet och tillförlitlighet.

• Spelinspektion: Den mest intuitiva kontrollen är att känna efter "slarv" mellan bollen och huset. För racerbilsupphängningar, speciellt främre spöändar på fyrlänks- eller stegstångsuppsättningar som tål tunga belastningar, kontrollera regelbundet för onormalt spel eller bindning.

• Ytinspektion: För metall-till-metall stavändar, om kulytan visar missfärgning (brunande, svärtande), grovhet eller skakningar, indikerar det att mikrosvetsning har inträffat – omedelbart byte krävs.

• Flexibilitetskontroll: Led stavänden manuellt för att känna efter eventuella "knäpppunkter" eller onormal motståndsökning (utbrottsvridmomentet överskrider gränserna). Detta är en röd linjeindikator i flygtillämpningar.

Stångändelager är "lederna" som förbinder mekaniska strukturer. Framgångsrik applicering börjar med att välja rätt material och smörjningstyp, lyckas genom installationsdesigner som undviker böjningsbelastningar och säkerställs genom noggrann inspektion av gängingrepp och inre spel. Oavsett om du bygger en racerbil eller en industrimaskin, kommer respekten för dessa tekniska principer att göra dessa små komponenter till pålitliga hörnstenar i din design – inte dolda källor till misslyckanden.
