Radiella sfäriska glidlager: den självjusterande lagerlösningen för tunga applikationer

I många mekaniska system fungerar inte alltid axlar och anslutningskomponenter perfekt inriktade. Små installationsfel, strukturella deformationer eller ändrade belastningar kan skapa ytterligare påfrestning på vanliga lager.

Det är härRadiella sfäriska glidlagerbli värdefulla. Till skillnad från konventionella rullager som är beroende av kulor eller rullar, använder sfäriska glidlager en glidande kontaktstruktur som tillåter vinkelrörelse samtidigt som de stöder radiella belastningar.

Från entreprenadmaskiner och bilsystem till industriell utrustning och automationsanordningar, dessa lager hjälper till att förbättra den mekaniska flexibiliteten, minska stresskoncentrationen och upprätthålla stabil drift under utmanande förhållanden.

Vad är radiella sfäriska glidlager?

Ett radiellt sfäriskt glidlager är en typ av glidlager som huvudsakligen är utformat för att stödja radiella belastningar samtidigt som det tillåter rotationsrörelse och vinkelförskjutning mellan anslutna komponenter.

Den grundläggande strukturen består vanligtvis av:

En yttre ring med en sfärisk inre yta

En inre ring med en sfärisk yttre yta

En glidande kontaktyta mellan de två ringarna

Den sfäriska designen gör att den inre ringen kan lutas inuti den yttre ringen, vilket gör lagret lämpligt för applikationer där inriktningsförändringar kan förekomma.

Hur fungerar sfäriska glidlager?

Till skillnad från kullager använder sfäriska glidlager inte rullande element.

Deras funktion beror på glidrörelsen mellan två krökta ytor.

När axeln rör sig:

Den inre ringen roterar eller lutar inuti den yttre ringen.

Den sfäriska kontaktytan fördelar belastningen.

Lagret kompenserar för vinkelfel.

Denna design ger mjuk rörelse även när de anslutna komponenterna inte är perfekt inriktade.

Varför skiljer sig radiella sfäriska glidlager från traditionella lager?

Traditionella rullager är utmärkta för höghastighetsrotation, men de har begränsningar när de hanterar:

Felinriktning

Oscillerande rörelse

Kraftiga stötbelastningar

Begränsat installationsutrymme

Sfäriska glidlager är designade för situationer där flexibilitet och lastkapacitet är viktigare än extremt hög rotationshastighet.

Varför behöver inte sfäriska glidlager alltid rullande element?

Många förknippar lager med stålkulor eller rullar. Glidlager har dock funnits mycket längre än moderna rullager.

Anledningen till att sfäriska glidlager fortfarande används i stor utsträckning idag är enkel:

I vissa applikationer är kontrollerad glidning mer tillförlitlig än rullning.

Till exempel:

Hydrauliska cylindrar

Upphängningssystem

Anläggningsutrustning fogar

Dessa system upplever ofta upprepade svängningsrörelser snarare än kontinuerlig rotation. Rullande element kanske inte alltid är den bästa lösningen eftersom rörelsevinkeln är begränsad och belastningen kan vara mycket hög.

Huvudtyper av radiella sfäriska glidlager

1. Stål-på-stål sfäriska glidlager

Denna traditionella design använder stålkontaktytor.

Fördelar:

Hög lastkapacitet

Lämplig för tunga applikationer

Tål stötbelastningar

Typiska applikationer:

Byggmaskiner

Jordbruksutrustning

Industriella mekanismer

Vanligtvis krävs dock regelbunden smörjning.

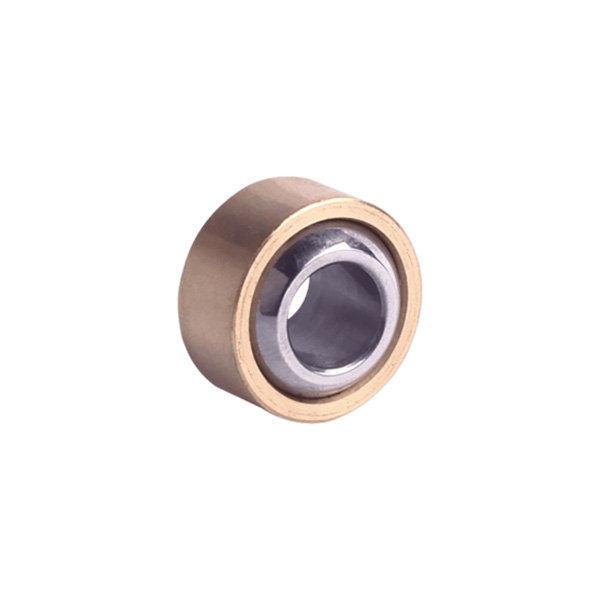

2. Underhållsfria sfäriska glidlager

Dessa lager använder speciella glidmaterial som:

PTFE kompositskikt

Fiberförstärkta material

Självsmörjande liners

Fördelar:

Minskat underhåll

Ingen frekvent smörjning krävs

Lämplig för renare driftsmiljöer

3. Sfäriska lager av stångändtyp

Dessa kombinerar ett sfäriskt glidlager med ett gängat hus.

Vanliga applikationer:

Styrsystem

Styrmekanismer

Justerbara länkar

Nyckelprestandaegenskaper

Hög belastningskapacitet

Eftersom kontaktytan är större än många rullagerkonstruktioner kan sfäriska glidlager hantera stora radiella krafter.

De används ofta där utrustning upplever:

Tungt tryck

Chockladdning

Upprepad rörelse

Självinställningsförmåga

En av de största fördelarna är möjligheten att kompensera för vinkelfel.

Detta hjälper till att minska:

Ojämn belastning

Kantstress

För tidigt slitage

Lämplig för oscillerande rörelse

Många maskiner kräver inte kontinuerlig rotation.

Exempel inkluderar:

Hydraulcylindrar rör sig fram och tillbaka

Robotiska leder

Upphängningskomponenter

Sfäriska glidlager fungerar bra i dessa situationer.

Vanliga tillämpningar av radiella sfäriska glidlager

Byggmaskiner

Används i:

Grävmaskiner

Kranar

Lastare

Jordflyttningsutrustning

Dessa maskiner genererar stora krafter och frekventa ledrörelser.

Bilsystem

Applikationer inkluderar:

Upphängningssystem

Styrkomponenter

Länkmekanismer

Industriell utrustning

Vanligtvis hittas i:

Hydrauliska system

Pressmaskiner

Automationsutrustning

Tunga mekaniska sammansättningar

Flyg- och försvarsutrustning

Högpresterande versioner används där tillförlitlighet och viktkontroll är viktigt.

Materialval för sfäriska glidlager

Olika applikationer kräver olika material.

Materialvalet påverkar:

Slitstyrka

Korrosionsbeständighet

Lastkapacitet

Livslängd

Faktorer som påverkar lagrets livslängd

Belastningsförhållanden

Överbelastning kan påskynda slitaget.

Viktiga faktorer inkluderar:

Statisk belastning

Dynamisk belastning

Slagkraft

Smörjning

För smorda stål-på-stål-lager är korrekt smörjning avgörande.

Det hjälper:

Minska friktionen

Förhindra ytskador

Förläng livslängden

Driftmiljö

Miljöförhållanden som:

Damm

Fukt

Temperatur

Kemisk exponering

kan påverka lagerprestanda.

Underhållstips

Kontrollera om det finns för stort spelrum

Ökad rörelse eller löshet kan tyda på internt slitage.

Upprätthåll korrekt smörjning

För smorda konstruktioner, följ lämpliga smörjintervall.

Inspektera anslutningskomponenter

Eftersom sfäriska lager ofta installeras i skarvar bör även omgivande komponenter kontrolleras för slitage.
